قلم فیبر نوری PBN مدل VLF-20mW

0
از 0 رای

0دیدگاه

پارس ارتباط سرویس
موجود در انبار
  • ارسال توسط پارس ارتباط
4,800,000 تومان
بروزرسانی قیمت: 2 سپتامبر 2023
آیا قیمت مناسب تری سراغ دارید؟
مرا اگاه کن


از طریق:
ثبت

نقد و بررسی

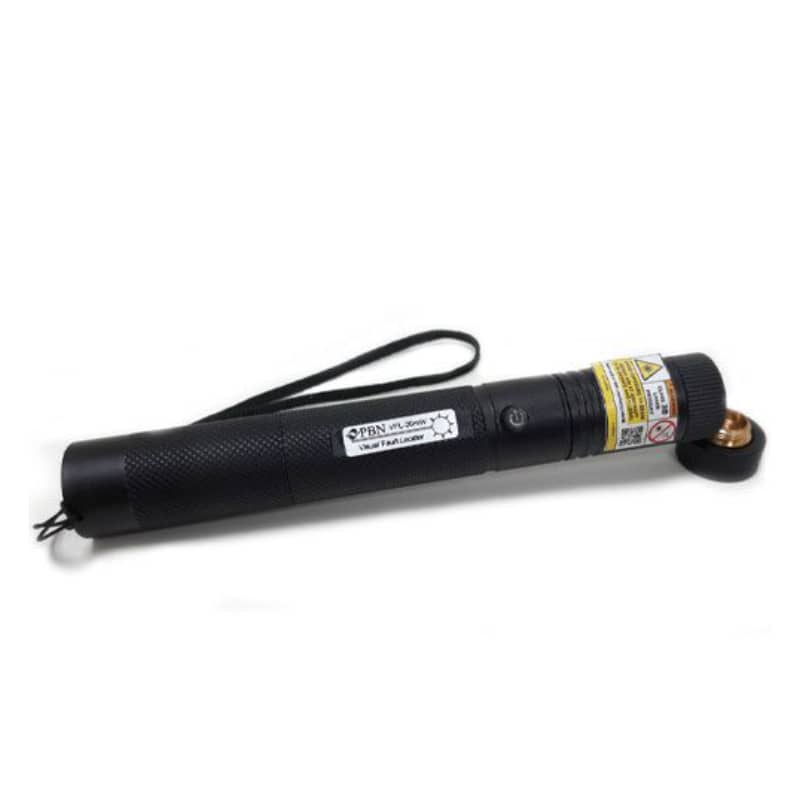

قلم فیبر نوری PBN مدل VLF-20mW

در این بخش به بررسی قلم فیبر نوری PBN مدل VLF-20mW می پردازیم.



قلم فیبر نوری یا لیزر فیبر نوری (VFL(Visual Fault Locator چیست؟

VFL کلمه اختصاری Visual Fault Locator به معنی قلم یا لیزر فیبر نوری جهت تست ارتباط و عیب یابی کابل فیبرنوری مورد استفاده قرار می گیرد.

هنگام تست با قلم فیبر نوری عملیاتی همچون ردیابی فیبر نوری، بررسی و پیدا کردن خطاهایی چون شکستگی فیبر نوری انجام می شود. اگر قطعی وجود داشت، چک کردن تک به تک رشته های فیبر نوری توسط لیزر فیبر نوری اولین گام برای عیب یابی و برطرف کردن آن می باشد.

قلم های نوری مدادی شکل از نوع محبوب لیزر فیبر نوری می باشند.

0

قلم فیبرنوری چگونه کار می کند؟

قلم فیبرنوری از نور قابل دیدن در طول موج 360 تا 670 نانومتر برای شناسایی مستقیم محل خطا در فیبر نوری استفاده می کند. نور مرئی در هسته مرکزی فیبر انتقال داده می شود تا جایی که خطا اتفاق افتاده و از آن بیرون بزند. نور خارج شده در محل خطا از روکش فیبر یا کابل با تابش نور مناسب دیده می شود. این گونه قلم نوری محل وقوع خطا را نشان می دهد.

لیزر فیبر نوری می‌تواند تا ۳۰ کیلومتر نور مرئی را پرتاب کند.

0

چگونه می توان از قلم فیبرنوری استفاده کرد؟

مرحله اول: کاور پلاستیکی کانکتورها را از دو سر فیبر نوری بردارید.

مرحله دوم: قلم نوری را به یکی از دو سر انتهایی فیبر نوری وصل کنید. دکمه پاور قلم فیبر نوری را روشن کنید و نوری که از سر دیگر آن بیرون می آید را مشاهده کنید. این فرایند پیوستگی لینک نوری را نشان می دهد.

قدم سوم: این عمل را برای فیبرهای نوری دیگر تکرار کنید. این روش جهت یافتن خطا برای اتصالات و جوش های نامناسب می باشد.

قدم چهارم: بعد از اتمام تست تجهیزات را به حالت اول خود بازگردانید.

0

به نکات زیر در هنگام استفاده از قلم نوری توجه کنید:

۱- به نور خارج شده از قلم فیبر نوری به صورت مستقیم نگاه نکنید.

۲- هنگامی که از قلم نوری استفاده نمی کنید درپوش آن را برای جلوگیری از نشستن گرد و خاک بگذارید.

0

موارد استفاده از قلم فیبر نوری

  • تشخیص جوش فیوژن بد
  • شکستگی کور فیبر نوری در طول مسیر
  • پیچ تند با شعاع خمش بیشتر از توان استاندارد فیبر نوری
  • اتصال نامناسب کانکتور فیبر نوری در انتهای کابل

0

مشخصات فنی قلم فیبر نوری PBN مدل VLF-20mW

  • فرکانس کارکرد نور لیزر قلم فیبر نوری در فرکانس 675nm می باشد.
  • باطری قابل شارژ 3200 میلی آمپر و 120 ساعت کار مداوم
  • شارژ همراه چند کاره
  • کیف چرمی
  • دارای حالت های پالسی و پیوسته
  • قابلیت خاموش شدن اتوماتیک در زمان عدم استفاده
  • دارای قفل کودک و دریچه ایمنی تست
  • درپوش فلزی و سیلیکونی
  • دارای ضربه گیر سیلیکونی جهت حفاظت از لیزر دیود
  • دارای طراحی به سبک جیبی
  • ضخامت کانکتور 2.5mm (مناسب برای کانکتورهای SC، FC و …)
